On ouvre le tableau électrique d’un appartement des années 1980, et on tombe sur des fusibles à broche, pas de différentiel 30 mA, une terre douteuse et des prises sans éclips de protection. Le diagnostic est posé en quelques secondes : l’installation ne respecte plus rien. La vraie difficulté commence après, quand il faut décider entre une mise en sécurité et une mise en conformité complète selon la norme NF C 15-100.
Mise en sécurité ou mise en conformité NF C 15-100 : deux niveaux d’intervention distincts
Sur le terrain, la confusion entre ces deux notions coûte cher. La mise en sécurité corrige les défauts graves d’une installation électrique existante : absence de terre, fusibles hors d’âge, fils dénudés, pas de protection différentielle. Elle vise à supprimer le danger immédiat sans refaire l’ensemble du circuit.
A lire aussi : Maison en bois : les vraies raisons de faire ce choix
La mise en conformité, elle, aligne toute l’installation sur la norme NF C 15-100 en vigueur. On parle alors du nombre minimum de prises par pièce, de la section des câbles, du type de disjoncteur sur chaque circuit, de la présence d’un parafoudre en zone exposée. En rénovation lourde ou en construction neuve, c’est cette conformité totale qui s’applique.
La distinction compte surtout pour l’assurance et la revente. Un logement simplement « mis en sécurité » ne dispose pas d’une attestation de conformité délivrée par un organisme accrédité. Sans dossier documentaire ni contrôle par un organisme accrédité, la preuve de conformité n’existe pas, même si les travaux ont été bien faits.
A lire en complément : Comment la teinture peut transformer vos meubles en cuir
Prises murales et circuits : ce que la norme NF C 15-100 impose pièce par pièce
La norme NF C 15-100 fixe un nombre minimum de prises de courant avec terre par pièce. Ce minimum dépend de la surface et de la fonction du local. En cuisine, le nombre de prises dédiées au plan de travail est plus élevé que dans une chambre, parce que les appareils à forte consommation (four, plaque, lave-vaisselle) nécessitent souvent des circuits spécialisés.
Hauteur et emplacement des prises au sol et au mur
Les prises 16 A classiques doivent être installées à une hauteur d’axe comprise entre 5 cm et 1,30 m du sol fini. Pour les prises 32 A (destinées aux plaques de cuisson), on monte généralement plus haut ou on utilise une sortie de câble dédiée.
En salle de bain, la contrainte principale reste le respect des volumes de sécurité. Aucune prise ne peut être installée dans le volume 0 (intérieur de la baignoire ou du receveur) ni dans le volume 1 (au-dessus). Le volume 2 autorise certains appareils protégés par un différentiel 30 mA, avec un indice de protection adapté.
Nombre de prises par circuit et protection
Un circuit de prises en section 1,5 mm² supporte un nombre limité de socles, protégé par un disjoncteur adapté. On ne mélange pas prises et éclairage sur le même circuit. Chaque circuit de prises doit être raccordé à un différentiel 30 mA de type A ou type F selon les équipements alimentés.

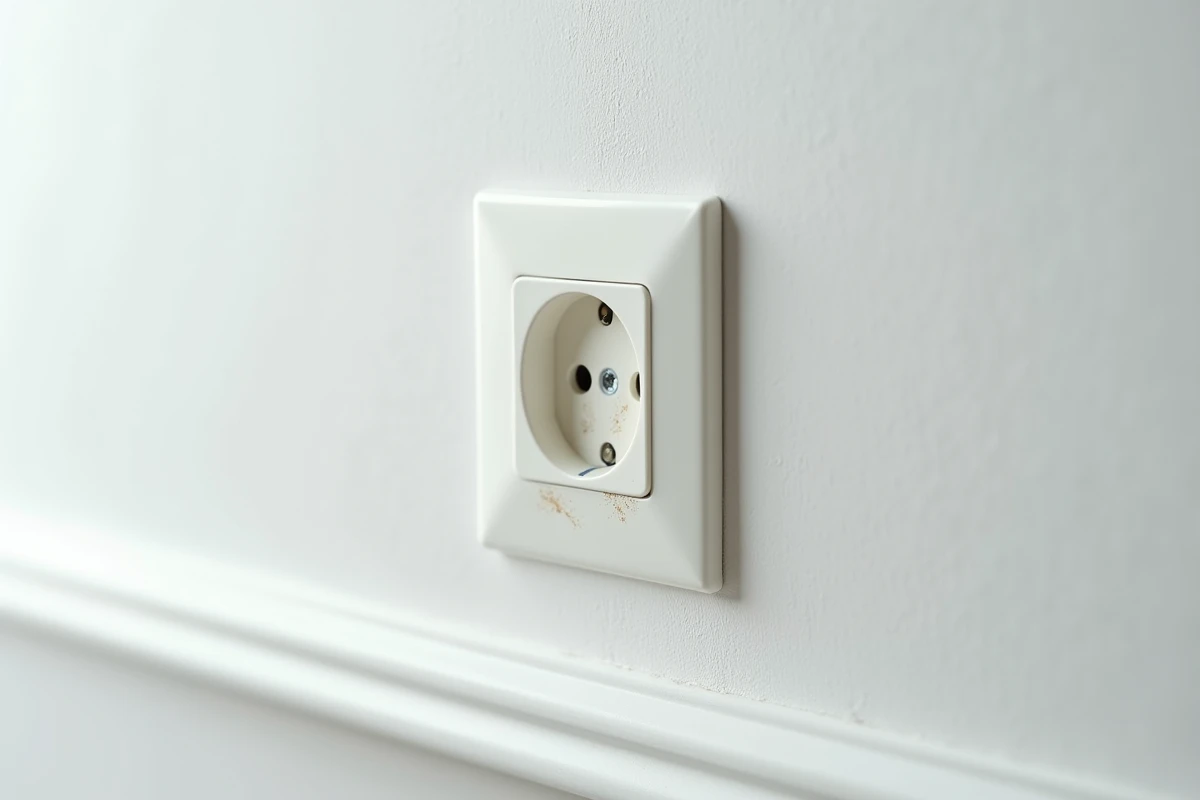

- Chaque prise installée doit comporter une broche de terre fonctionnelle et des éclips de protection (obturateurs) pour la sécurité des enfants.
- Les circuits spécialisés (lave-linge, four, plaque) ont chacun leur propre disjoncteur et ne partagent pas de socle avec d’autres appareils.
- Le remplacement des anciens fusibles à broche par des disjoncteurs divisionnaires est un point systématique lors d’une remise aux normes.
Détecteurs d’arc et parafoudres : les protections qui montent en exigence
La refonte récente de la norme introduit ou renforce des dispositifs que la plupart des installations existantes ignorent. Les détecteurs d’arc (AFDD) repèrent les amorçages électriques dans un circuit, par exemple un câble écrasé dans une cloison ou un connecteur desserré. Ce type de défaut ne déclenche pas un différentiel classique mais peut provoquer un incendie.
L’installation de détecteurs d’arc est recommandée sur les circuits à risque, notamment dans les chambres et les locaux contenant des matériaux inflammables. Les retours varient sur ce point : certains électriciens les posent systématiquement, d’autres les réservent aux configurations où le câblage ancien présente un doute.
Le parafoudre, lui, devient obligatoire dans les zones géographiques exposées à la foudre. Son rôle est d’absorber les surtensions d’origine atmosphérique avant qu’elles n’endommagent l’appareillage ou les équipements électroniques raccordés aux prises murales.
Pré-équipement borne de recharge : une obligation même sans véhicule électrique
Depuis la refonte de la norme, les constructions neuves et certaines rénovations lourdes doivent intégrer une prédisposition pour borne de recharge de véhicule électrique. Concrètement, cela signifie tirer un circuit dédié depuis le tableau jusqu’au garage ou à la place de stationnement, même si aucun véhicule électrique n’est prévu à court terme.
Cette prédisposition comprend le passage de gaines, le dimensionnement du câble et la réservation d’un emplacement sur le tableau pour un futur disjoncteur dédié. Ne pas le prévoir lors des travaux oblige à rouvrir les cloisons plus tard, ce qui multiplie le coût d’installation.
Continuité de terre et câblage phase-neutre-terre : les vérifications avant remise sous tension
Avant de remettre une installation sous tension après des travaux, on vérifie trois points qui concentrent la majorité des non-conformités en rénovation :
- La continuité de terre sur chaque circuit : un conducteur de terre présent dans la gaine ne suffit pas, il faut s’assurer qu’il est bien raccordé à la barrette de terre du tableau et au piquet ou à la prise de terre du bâtiment.
- Le câblage phase-neutre-terre : une inversion phase/neutre ou un neutre raccordé à la terre crée un défaut invisible mais dangereux, détectable uniquement avec un testeur de prise ou un appareil de mesure adapté.
- Le serrage des connexions au tableau : un contact mal serré provoque un échauffement progressif, cause fréquente de départ de feu dans les installations anciennes.
Ces contrôles ne remplacent pas un diagnostic électrique complet, mais ils couvrent les défauts les plus fréquents rencontrés sur le terrain. Pour une installation ancienne où l’on ajoute des prises murales, la vérification de la terre reste le point de départ obligatoire avant toute extension de circuit.
