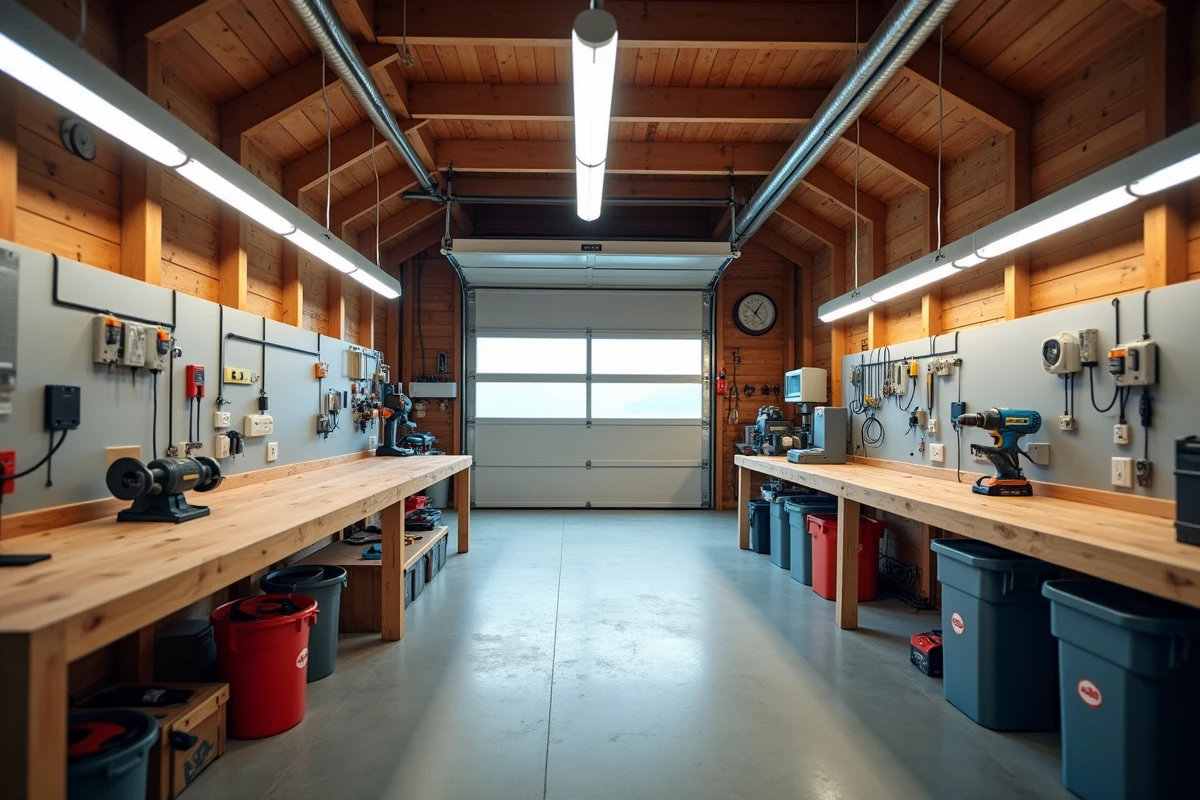

Dimensionner une installation de prises en goulotte pour un atelier ou un garage, c’est d’abord une question de sections de câbles, de nombre de circuits et de capacité réelle des goulottes choisies. La prise pour goulotte électrique simplifie les modifications futures et protège le câblage dans un environnement exposé à la poussière, aux chocs et à l’humidité. Encore faut-il adapter chaque composant à la puissance appelée par les machines et aux contraintes normatives en vigueur.
Section de goulotte et section de câble : le tableau qui évite les erreurs
Le premier piège dans un atelier consiste à sous-dimensionner la goulotte elle-même. Une goulotte trop étroite oblige à tasser les conducteurs, ce qui complique le repérage des circuits et empêche toute évolution ultérieure. La règle de base veut que les câbles n’occupent pas plus de la moitié de la section utile du canal.
A lire aussi : Comment se déroule l'installation de panneaux solaires ?
| Usage typique en atelier/garage | Section de câble recommandée | Protection disjoncteur | Largeur minimale de goulotte |
|---|---|---|---|
| Éclairage, petit outillage portatif | 1,5 mm² | 16 A | 40 mm (1 à 2 circuits) |
| Prises courantes (perceuse, compresseur léger) | 2,5 mm² | 20 A | 60 mm (2 à 3 circuits) |
| Machine fixe (scie sur table, tour, poste à souder) | 6 mm² | 32 A | 80 mm minimum (circuit dédié) |
| Prise renforcée (recharge véhicule électrique) | 6 mm² ou plus | 32 A avec différentiel 30 mA dédié | Circuit séparé, goulotte dédiée ou chemin de câble |
Ces repères s’appuient sur les prescriptions de la norme NF C 15-100. La largeur de goulotte indiquée suppose un taux de remplissage raisonnable pour pouvoir ajouter un circuit plus tard.
A lire également : Installation aisée de votre antenne extérieure pour la TNT
Lignes dédiées en atelier : ce que la norme NF C 15-100 impose réellement
Les concurrents parlent souvent de prises étanches ou de pose de goulotte, mais rarement du nombre de circuits dédiés à prévoir pour un atelier. La mise à jour 2025 de la NF C 15-100 renforce la recommandation de limiter les neutres communs entre circuits pour éviter des surcharges difficilement détectables.
En pratique, chaque machine dont la puissance dépasse celle d’un petit outillage portatif justifie un circuit séparé, protégé par son propre disjoncteur. Un compresseur, un poste à souder et une scie stationnaire sur le même circuit, c’est un disjoncteur qui saute au démarrage, ou pire, un échauffement du câble sans déclenchement immédiat.
Répartition concrète pour un garage-atelier de bricoleur
- Un circuit prises 16 A (câble 1,5 mm²) pour l’éclairage et les petits chargeurs, limité à huit points d’utilisation
- Un ou deux circuits prises 20 A (câble 2,5 mm²) pour l’outillage portatif courant, avec un maximum de huit prises par circuit
- Un circuit dédié 32 A (câble 6 mm²) par machine fixe de forte puissance ou par prise renforcée destinée à la recharge d’un véhicule électrique
- Un différentiel 30 mA de type A ou type F pour le circuit de recharge, conformément aux exigences de la norme pour les courants continus pulsés
Cette répartition permet d’organiser la goulotte en tronçons logiques : un parcours principal le long du mur, avec des dérivations vers chaque poste de travail.
Prises étanches en goulotte : IP et IK à vérifier avant l’achat
Dans un garage, l’indice de protection IP44 constitue le minimum pour toute prise accessible. Un atelier bois génère des poussières fines qui s’infiltrent dans un mécanisme standard en quelques mois. Un garage ouvert sur l’extérieur expose les prises aux projections d’eau.
L’indice IP se lit en deux chiffres : le premier concerne les solides (poussière), le second les liquides (eau). Une prise IP44 résiste aux projections d’eau de toutes directions et aux corps solides supérieurs à 1 mm. Pour un mur proche d’un point d’eau ou d’un lave-auto, l’IP55 offre une marge supplémentaire.
Résistance aux chocs : l’indice IK souvent oublié
Un atelier n’est pas un bureau. Les chocs sur les prises (chute d’outil, manipulation de pièces lourdes) arrivent régulièrement. L’indice IK mesure la résistance mécanique du boîtier, sur une échelle de 00 à 10. Pour un usage atelier, un IK07 ou IK08 limite les risques de casse du capot ou de déformation du mécanisme.

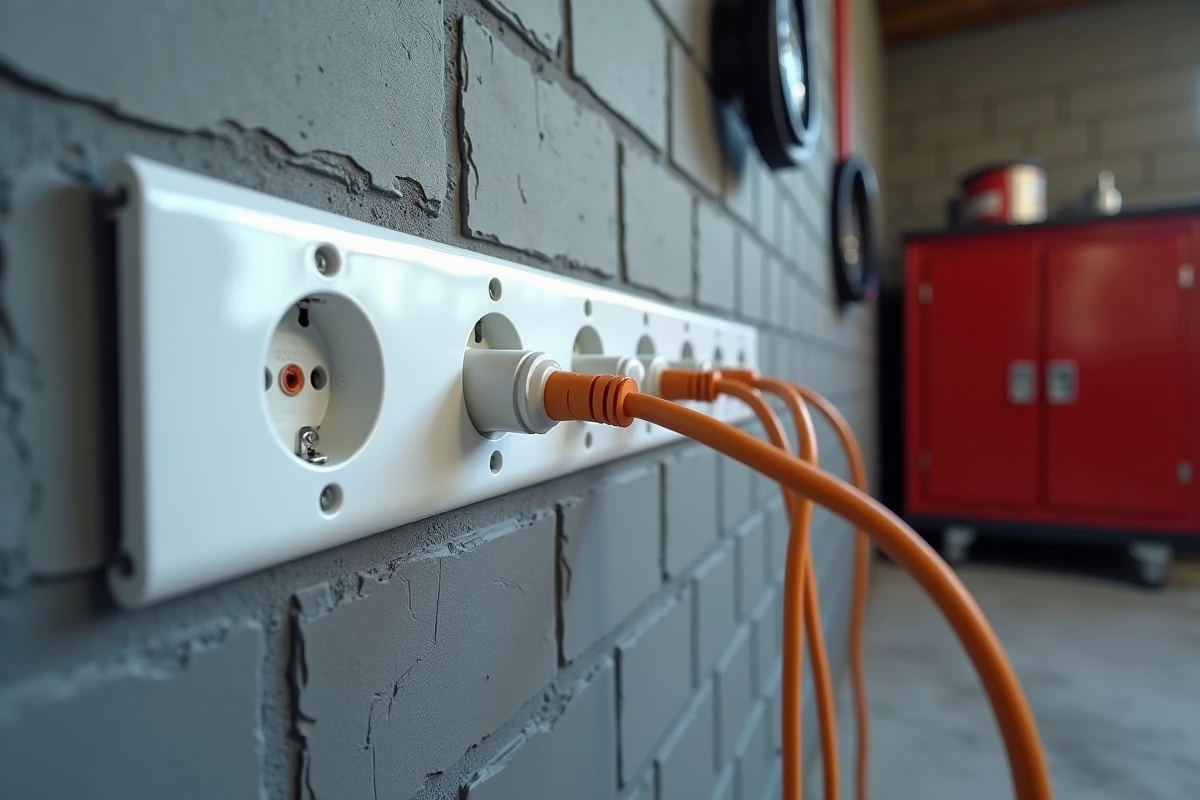

Les fabricants proposent des prises en saillie compatibles avec les goulottes les plus courantes, mais toutes ne partagent pas le même système de fixation. Vérifier la compatibilité entre la marque de la goulotte et celle de l’appareillage évite les adaptations bricolées qui compromettent l’étanchéité.
Goulotte PVC ou goulotte métallique pour un atelier : critères de choix
La goulotte PVC domine le marché résidentiel, y compris pour les garages. Elle se découpe facilement, coûte moins cher et suffit pour la majorité des installations domestiques. En revanche, dans un atelier où circulent des copeaux chauds, des étincelles de meulage ou des solvants, la goulotte métallique (acier galvanisé ou aluminium) offre une tenue au feu supérieure.
Le PVC est classé autoextinguible, ce qui signifie qu’il ne propage pas la flamme une fois la source retirée. Le métal, lui, ne brûle pas du tout. Pour un atelier de soudure ou de métallurgie, ce détail change la donne.
L’autre avantage du métal concerne la mise à la terre : une goulotte métallique correctement raccordée au conducteur de protection offre un blindage contre les perturbations électromagnétiques, utile si l’atelier abrite des variateurs de fréquence ou des équipements électroniques sensibles.
Évolutivité du chemin de câble : anticiper les ajouts sans tout reprendre
Un atelier évolue. Une machine s’ajoute, un poste de travail se déplace. Prévoir une goulotte remplie à 50 % maximum lors de l’installation initiale permet de tirer un circuit supplémentaire sans déposer l’existant.
Quelques précautions prolongent la durée de vie de l’installation :
- Laisser des fonds de boîte (platines de dérivation) à chaque angle ou jonction pour faciliter le tirage de nouveaux câbles
- Repérer chaque circuit par une étiquette ou un code couleur sur la goulotte, conformément à la recommandation de la NF C 15-100 sur le repérage des circuits
- Fixer la goulotte avec des vis plutôt qu’avec de l’adhésif : le poids cumulé des câbles en 6 mm² fait céder la colle en quelques mois
Un garage ou un atelier bien câblé sous goulotte reste accessible, modifiable et conforme. Le dimensionnement initial des sections de câble, du nombre de circuits dédiés et de la largeur de goulotte détermine la fiabilité de l’ensemble sur le long terme. Mieux vaut une goulotte surdimensionnée qu’un tableau qui disjoncte à chaque démarrage de compresseur.
